PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读
扫码获取价格库存技术资料
- 品牌: pmi丝杆有900这个型号吗
- 分类: FSWC系列
- 类型:
- 属性: PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读，-PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读-PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆中国官网 PMI丝杠是一种精密传动元件，在机械设备中起着重要的作用。它由丝杠轴和螺纹母组成，通过螺旋运动将旋转运动转化为线性运动，具有转动平稳、重复精度高等特点。由于其结构简单、可靠性高，被广泛应用于各种工业设备中。作为机械行业中的重要部件，PMI丝杠不仅在机床设备中广泛使用，还在航空航天、电子产业等领域起到关键作用。无-PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读--PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读-

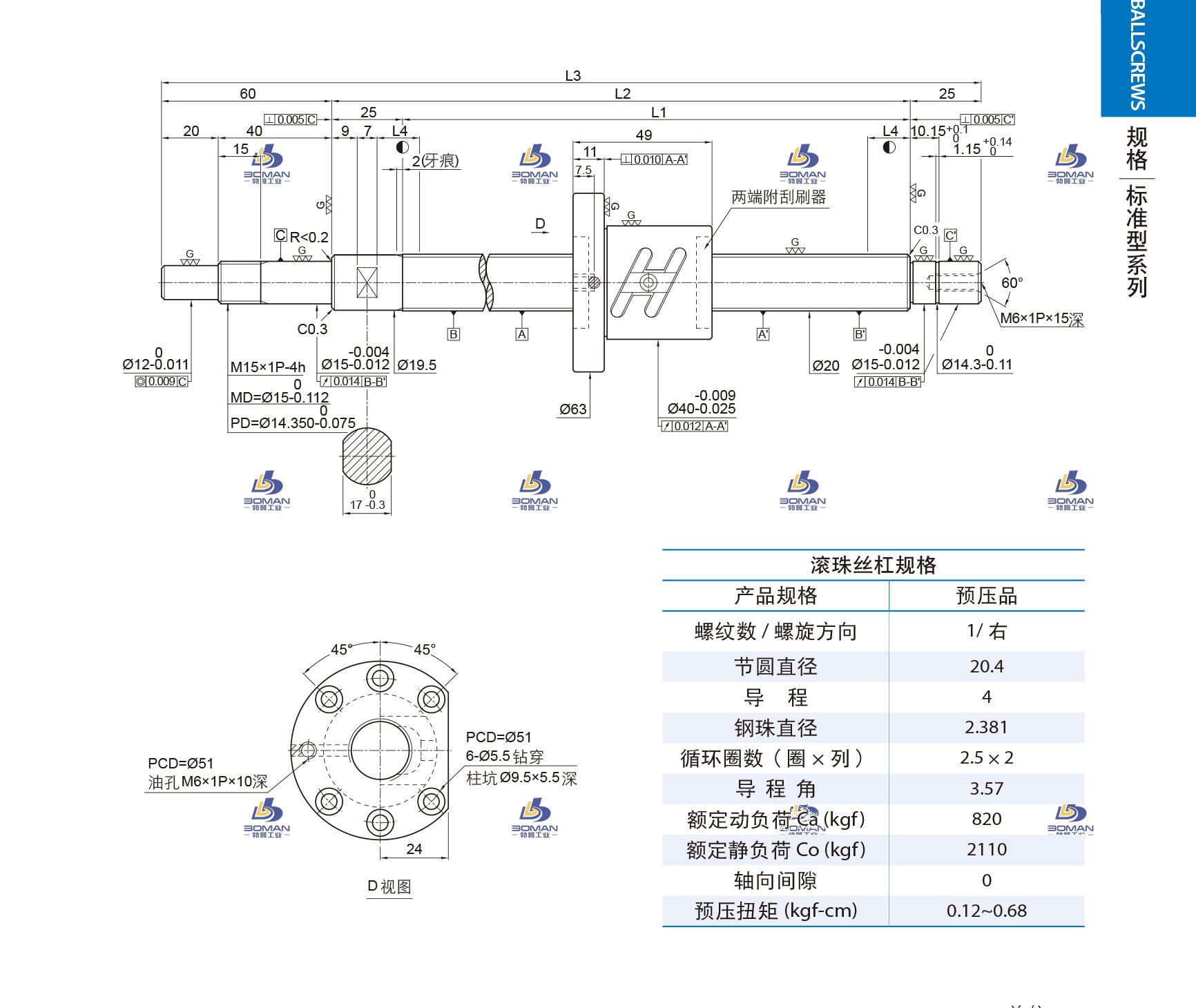

PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | 20.4 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 40 |
|
| 法兰直径 | 63 |
|
| 螺母长度 | 49 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 820 |
| 额定静负载 | C0aN | 2110 |
| 有效圈数 | 2.5x2 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 275 |
|
| 丝杠全长 | 385 |
|
| 导程精度代表运行距离误差 | ep | 0.023 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | ||
| 单位重量 | kg |
PMI 1R20-04B2-1FSWC-275-385-0.018 pmi丝杆牌号解读此型号部分数据来源于KURODA GR1210AS-AALR 黑田丝杆精度
